車間防護網安全光柵選型指南：從場景需求到技術參數的全面解析

在山東某機械加工車間，一臺沖床因安全光柵選型不當，導致操作人員手臂輕微擦傷。這類事故往往源于對光柵技術參數的理解偏差 —— 作為車間安全防護的核心設備，安全光柵該如何根據實際場景選對型號？本文結合金屬加工、注塑成型等車間環境，解析選型的核心要素、典型場景策略及避坑要點，助您為車間安全筑牢防線。

一、車間防護常見問題：選型失誤的兩大風險

車間作業中，安全光柵選型不當易引發兩類隱患：

1.防護盲區風險：

光束間距過大（如 100mm）會導致檢測精度不足，無法識別較小物體（如成人手指直徑約 20mm），可能造成漏檢；

安裝高度不合理，如未覆蓋設備上下危險區域，會留下防護缺口（如注塑機模具上方未防護，存在高空墜落風險）。

2.環境適配問題：

多塵環境（如打磨車間）若未選防塵型光柵，鏡頭積灰會導致誤報率升高，影響設備正常運行；

強電磁干擾環境（如變頻器附近）若未選屏蔽型光柵，信號紊亂可能引發設備異常停機。

二、選型核心參數：五大要素決定防護效果

（一）光束間距：匹配危險等級

光束間距直接影響檢測精度：

15mm：可檢測手指級危險（直徑≥20mm），適用于精密加工設備（如電子元件沖壓機）；

30mm：檢測手掌級危險（直徑≥50mm），適用于普通機械加工（如車床、銑床）；

50mm：檢測手臂級危險（直徑≥100mm），適用于大型設備防護（如注塑機、壓鑄機）。

建議：高危設備（如沖床、剪板機）優先選 15-30mm 間距，普通設備可用 50mm 降低成本。

（二）防護等級：應對復雜環境

IP65：防噴射水，適合普通車間（可抵抗高壓水槍沖洗）；

IP67：防浸水防塵，適合多塵多水場景（如鑄造車間、食品加工）；

特殊涂層：鏡頭疏水疏油涂層可減少切削液、潤滑油附著，延長維護周期（如汽配廠使用后維護頻率降低一半）。

（三）安全等級：符合國際標準

PLc：適用于低風險場景（如物料搬運設備），安全等級較低；

PLd/SIL2：適用于高危場景（如沖壓機、折彎機），需通過 TüV/CE 認證，確保故障時可靠停機；

雙回路設計：高端型號具備雙冗余輸出，進一步提升安全可靠性（符合 OSHA 標準）。

（四）響應時間：匹配設備速度

高速設備（如滑塊速度＞500mm/s）：響應時間需＜10ms，避免因延遲導致漏檢；

低速設備（如傳送帶）：響應時間可放寬至 20ms，平衡成本與性能。

（五）安裝方式：適配車間布局

對射式：兩側安裝發射 / 接收端，適合開闊空間（如大型設備周邊）；

反射式：單側安裝 + 反光板，節省空間（如緊湊的自動化產線）；

嵌入式：集成到防護網框架，適合新建車間的一體化設計。

三、典型場景選型策略：三類環境如何選？

（一）高危沖壓車間：精度與安全優先

場景特點：設備速度快（沖壓頻率高）、危險區域小（如模具區狹窄）

· 選型要點：

a.光束間距 15mm，精準檢測手指級危險；

b.安全等級選 PLd/SIL2，帶雙回路診斷功能；

c.配置電磁屏蔽線纜 + 強光濾波，應對沖壓機電磁脈沖干擾。

案例：某五金沖壓廠更換 15mm 間距光柵后，漏檢問題顯著改善，設備安全運行三年無事故。

（二）多塵打磨車間：環境適應性第一

場景特點：粉塵濃度高、設備振動大

· 選型要點：

a.防護等級 IP67 + 自動吹掃功能，定期清潔鏡頭粉塵；

b.支持寬溫運行（-20℃~60℃），適應車間溫差；

c.配備抗震支架，減少振動導致的光束偏移。

效果：某鑄造廠使用后，因粉塵引發的誤報率下降 80%，設備穩定性大幅提升。

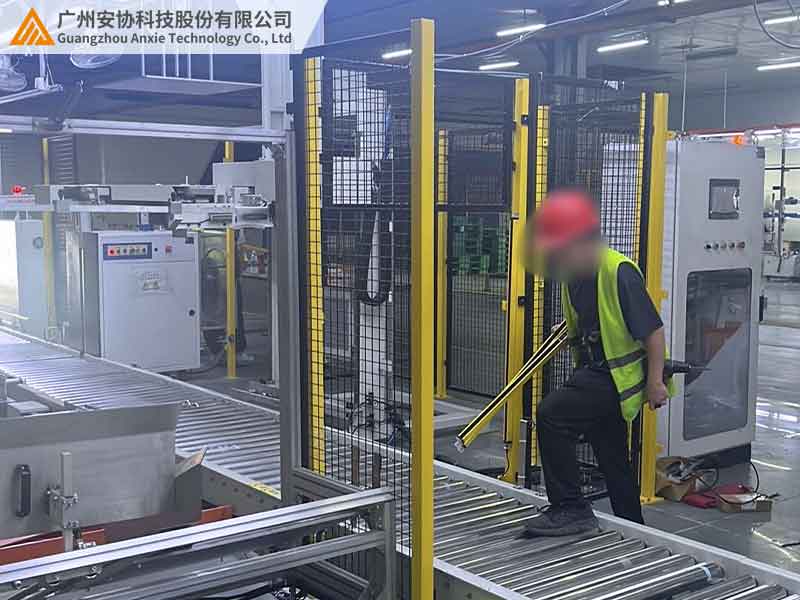

（三）自動化產線：靈活安裝與聯動

場景特點：設備密集、需與 PLC / 機器人聯動

· 選型要點：

a.采用反射式安裝，節省狹窄空間；

b.支持 RS485 + 繼電器雙輸出，兼容新舊控制系統；

c.選擇超薄設計（厚度＜30mm），方便嵌入防護網縫隙。

四、選型避坑：四大常見誤區要避開

（一）重價格輕認證，高危場景留隱患

某家具廠選用無安全認證的低價光柵，因安全等級不足，在沖壓事故中未能及時停機，導致人員受傷。

提示：高危設備必須選擇通過 TüV/CE 認證的型號。

（二）忽視環境參數，設備頻繁故障

某電子廠在波峰焊車間使用普通光柵，因助焊劑蒸汽腐蝕鏡頭，三個月內故障三次。

提示：多油多汽環境需選帶耐腐蝕性涂層的 IP67 型號。

（三）安裝高度不當，形成檢測盲區

某機械廠安裝光柵時未考慮人員身高差異，導致高個員工彎腰時漏檢。

提示：安裝高度建議覆蓋 1.2-2 米，確保大多數人員防護到位。

（四）通訊接口不匹配，系統無法聯動

某自動化產線采購不支持 Modbus 協議的光柵，導致無法接入 PLC 系統。

提示：新產線優先選擇支持以太網接口的型號，方便系統集成。

五、結語：科學選型守護車間安全

車間安全光柵的選型需綜合考慮危險等級、環境條件與設備特性：

· 高危場景注重精度與安全認證；

· 惡劣環境優先防護等級與抗干擾設計；

· 自動化場景關注安裝靈活性與系統聯動。

正確選型能有效降低安全風險，提升設備穩定性。安協安全光柵覆蓋多種光束間距、防護等級及安全認證，適配各類車間場景，已成功應用于海爾工廠、富士康產線等項目。立即訪問官網下載《車間光柵選型手冊》，或聯系技術團隊獲取免費現場勘測，讓專業方案為您的車間安全保駕護航。
