漫反射光幕的工作原理

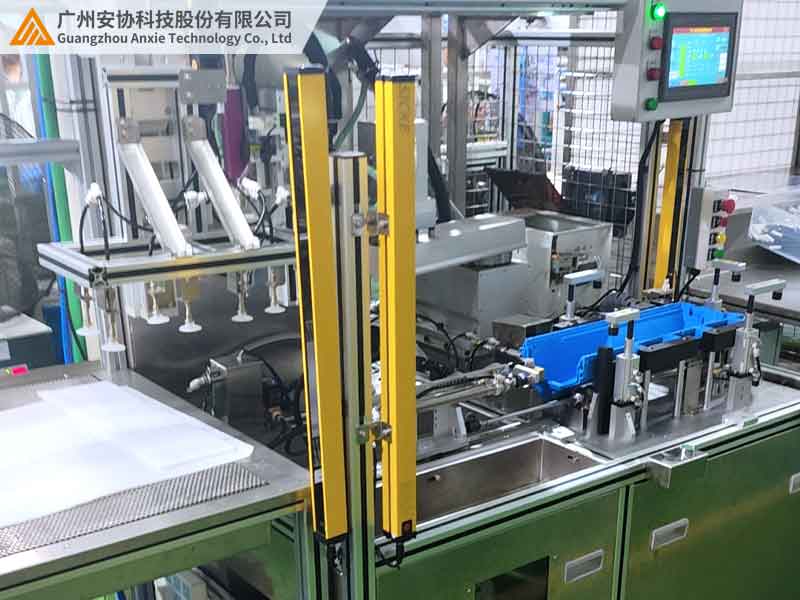

在江蘇某汽車零部件工廠的總裝車間，一臺漫反射光幕實時守護著生產安全。當工人手臂靠近高速運轉的裝配機械，它能迅速發出警示并觸發設備減速。作為工業自動化領域的核心檢測設備，漫反射光幕如何實現安全防護與精準檢測？本文結合實際應用，為你揭開它的工作奧秘。

一、漫反射光幕的核心組成：工業級 “眼睛” 的構造

漫反射光幕主要由三大核心部件構成，協同完成檢測任務：

1.發射器：內置紅外激光二極管，發射扇形紅外光束，形成立體檢測區域。

2.接收器：配備高靈敏度光敏傳感器陣列，將捕捉到的紅外反射信號轉化為電信號。

3.控制模塊：集成微處理器，對接收信號進行處理，輸出控制信號控制設備動作。

以安協科技 HF 系列為例，發射器與接收器集成在同一側外殼，厚度纖薄，支持導軌安裝，非常適合狹窄空間部署。

二、工作原理三步解析：從發射到控制的完整鏈路

第一步：紅外光束發射與漫反射形成

發射器發射不可見紅外光，光束均勻覆蓋檢測區域。當光束照射到物體表面，發生漫反射，反射光向四周散射，部分返回接收器。相比對射式光柵，漫反射光幕無需額外反射板，單側安裝即可檢測，適配復雜工業場景。

第二步：信號接收與處理

接收器的光敏元件檢測反射光強度并生成電信號，控制模塊通過濾波技術，過濾掉環境光干擾，只保留有效信號。部分產品還具備智能調節功能，可根據物體反光率調整發射功率，確保不同材質物體都能穩定檢測。

第三步：智能判斷與指令輸出

微處理器將實時信號與預設閾值對比，判斷物體是否存在。確認檢測到物體后，通過開關量或通訊信號，控制繼電器、PLC 等設備動作。整個過程響應迅速，能滿足高速生產線的安全防護需求。

三、漫反射光幕 vs 對射式光柵：核心差異對比

四、核心技術優勢：工業場景青睞的原因

1. 單側部署的空間自由

無需在設備對側安裝接收器，在機床、機械臂等空間緊湊的場景中，安裝便捷，不影響原有設備布局。

2. 智能抗干擾設計

通過光學濾波與算法優化，有效抵御環境光、粉塵等干擾，在水泥廠、露天作業區等復雜環境下，也能穩定運行。

3. 多場景兼容能力

檢測距離靈活可調，從近距離電子元件檢測，到遠距離設備安全防護都能勝任；對不同材質、反光率的物體，都能實現可靠檢測。

五、典型工業應用場景解析

1. 機械加工：高危設備安全防護

在沖壓機、壓鑄機周邊布置漫反射光幕，形成安全防護區。一旦檢測到人體進入，立即觸發設備停機，保障人員安全。

2. 物流分揀：包裹尺寸測量

多組漫反射光幕配合，快速獲取包裹長寬高數據，對接倉儲管理系統，優化空間利用。

3. 食品包裝：密封性檢測

利用瓶蓋旋緊與否的反光率差異，漫反射光幕可快速檢測瓶裝飲料密封性，確保產品質量。

六、選型時需關注的核心參數

1. 檢測距離

根據實際需求選擇合適的檢測距離，近距離適用于精細檢測，中遠距離適合大范圍防護。

2. 防護等級

普通工業環境可選常規防護等級產品；粉塵多、潮濕的環境，則需選擇高防護等級型號。

3. 信號輸出類型

根據設備控制系統，選擇適配的開關量或通訊信號輸出類型。

七、結語

漫反射光幕通過 “發射 - 反射 - 接收 - 處理” 的工作流程，在工業場景中實現高效檢測與安全防護。相比傳統檢測設備，它在安裝、檢測、環境適應等方面優勢明顯，成為工業自動化升級的理想選擇。

安協科技工業級漫反射光幕，采用先進技術設計，已廣泛應用于多個行業。如需了解產品適配方案，歡迎訪問官網 www.overz.cn，下載技術資料或預約工程師咨詢，讓工業檢測更智能、更可靠。
